單屏多窗口任意疊加漫游
分布式融合器是能處理多路的、實時的、高清視頻和 RGB 信號,采用基于FPGA 圖形處理器的硬件結構體系,輸出信號可以是模擬的 RGB 信號和數字的 DVI 信號,所有的網絡圖形窗口和實時的視頻/RGB 顯示窗口均可以開窗口漫游顯示,可以任意放大、縮小、托拽、移動。

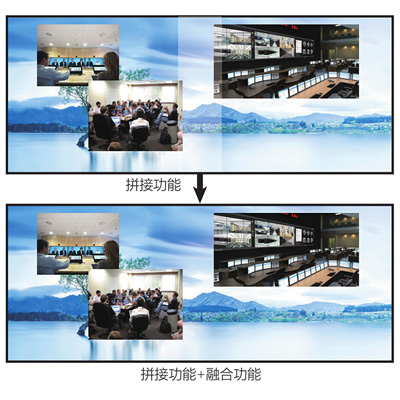

HX-CC410H純硬件嵌入式系統的投影多屏拼接帶的高清投影融合器,使拼接大屏幕系統成為一個具有超高分辯率的單一邏輯屏,并且中間沒有拼縫, 組成大屏幕系統的所有顯示單元的分辨率之總和,在大屏幕上能處理顯示 DVI信號、視頻信號、RGB 信號,高清動靜態圖文信號,可以在整個大屏上進行窗口漫游,并且信號的顯示完全實時,視頻信號支持 PAL/NTSC/SECAM 制式。
分布式融合器是能處理多路的、實時的、高清視頻和 RGB 信號,采用基于FPGA 圖形處理器的硬件結構體系,輸出信號可以是模擬的 RGB 信號和數字的 DVI 信號,所有的網絡圖形窗口和實時的視頻/RGB 顯示窗口均可以開窗口漫游顯示,可以任意放大、縮小、托拽、移動。

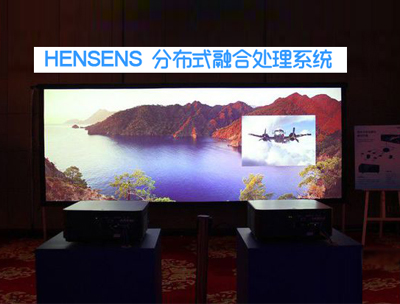

HENSENS分布式融合系統將運算負載壓力分散到各分布式處理單元上,不僅拓展了系統設計的規模,而且大大提高了散熱性能。融合系統在增加了高性能的圖像網絡化傳輸組合方式,超越了傳統線纜負載距離,將輸入路數由8路提高到128路高清信號,輸出規模由原來的4通道提高到72通道,并且未來可擴展至更多通道。
采用高清數碼相機對全色域色彩信息進行采樣,通過獨有的融合調試算法對融合帶進行調整,針對各類投影儀均做過特殊優化,使得融合曲線自然平滑。相比依靠肉眼進行調試的人工調試設備,可以達到更加細膩的調試精度,使呈現畫面細節超越肉眼的識別精度。
由于生產工藝的原因,無論是DLP還是LCD或是LED投影儀在輸出純黑畫面時均存在不同程度的漏光。當兩臺同時輸出純黑或較暗的圖像時會形成一個疊加的漏光帶,使得融合畫面呈現方波狀的亮度曲線。威瑪斯融合處理系統可通過獨有的暗場漏光帶處理技術消除漏光帶,使得黑場畫面平滑自然,無論畫面是亮還是暗均能呈現,提供給用戶始終如一的優質觀感。

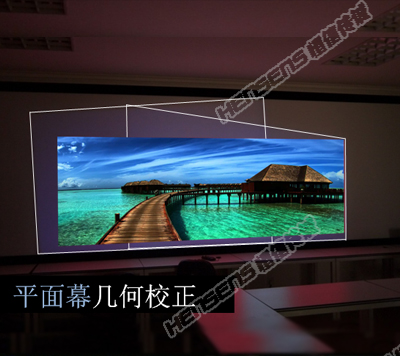

利用獨有的可視化參數調整基數可在數分鐘內完成平面幕、弧面幕的幾何校正,校正精度達到1/256像素。特有的幾何網格微調功能,可協助調試人員對畫面任意部分進行高精度的幾何調整,直至達到理想的幾何變形效果。

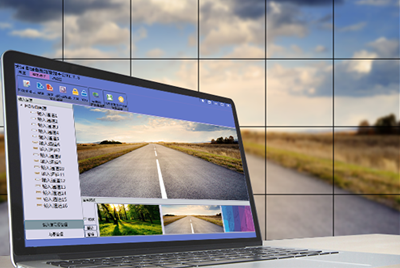

客戶可在控制軟件中實現預覽所有高清信號以下信號源的畫面內容(預監),并在窗口管理界面實時顯示當前大屏的顯示狀態(回顯)。該增值功能可幫助操作人員更加方便的對信號內容進行管控調度,提高了系統整體的操作靈活度和準確度,放置人為原因造成的誤操作,提高了系統穩定性。
融合系統提供開放的控制協議文檔與技術支持,更加方便融合系統與其他子系統的整體集成控制。與此同時,集成了市面常見矩陣的控制協議,可以實現設備的多級控制與集成,為用戶控制帶來方便。設備提供IP網絡與串口控制,用戶可以任意選用合適的方式進行控制,同時提供iOS控制端,實現設備的無線控制。
輸入板卡自由組合,完成各類輸入信號靈活接入,包括VGA信號、DVI信號、CVBS復合視頻信號、RGB信號、YPbPr分量視頻信號、HDMI信號、SDI信號等。可以在整個融合幕上無障礙進行開窗、疊加、漫游,并且信號的顯示完全實時不丟幀。單通道輸出分辨率方面HX-CC310D™可高達1440x900,HX-CC410H™可高達1920x1200,幀率達到60Hz,向下全面兼容其它所有高清格式,通用性非常強。
